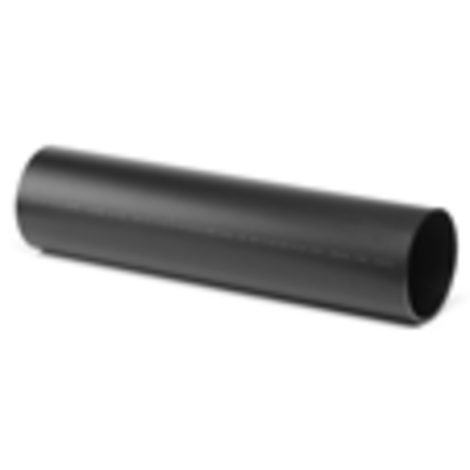

Pipe
Pipe length = 5 m
Drainage pipe d40-315 mm according to EN 1519 for application in buildings, d110-315 mm for buried pipe application according EN 12666.
S= pipe class.
A (cm2) = cross sectional area of flow.
Name : | Pipe |
Subcategory : | Pipes |

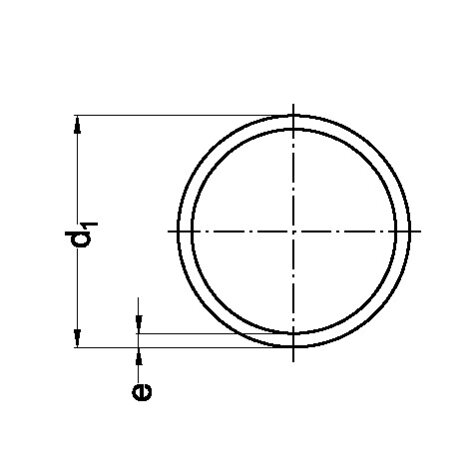

Reference | Name | tooltipImage | d1 | S | q | e | aCm2 | Kg / m | SDR |
---|---|---|---|---|---|---|---|---|---|
100400 | Pipe | - | 40 | 12,5 | 1130 | 3 | 9,1 | 0,36 | 26 |
100500 | Pipe | - | 50 | 12,5 | 745 | 3 | 15,2 | 0,45 | 26 |
100600 | Pipe | - | 63 | 12,5 | 440 | 3 | 25,5 | 0,58 | 26 |
100700 | Pipe | - | 75 | 12,5 | 315 | 3 | 37,4 | 0,7 | 26 |
100900 | Pipe | - | 90 | 12,5 | 470 | 3,5 | 54,1 | 0,98 | 26 |
101100 | Pipe | - | 110 | 12,5 | 340 | 4,2 | 80,7 | 1,43 | 26 |
101200 | Pipe | - | 125 | 12,5 | 260 | 4,8 | 104,2 | 1,85 | 26 |
101600 | Pipe | - | 160 | 12,5 | 135 | 6,2 | 171,1 | 3,04 | 26 |
102000 | Pipe | - | 200 | 16 | 90 | 6,2 | 276,4 | 3,84 | 33 |
102010 | Pipe | - | 200 | 12,5 | 90 | 7,7 | 267,6 | 4,69 | 26 |
102500 | Pipe | - | 250 | 16 | 55 | 7,7 | 431,5 | 5,99 | 33 |
102510 | Pipe | - | 250 | 12,5 | 55 | 9,6 | 418,4 | 7,3 | 26 |
103100 | Pipe | - | 315 | 16 | 40 | 9,7 | 685,4 | 9,45 | 33 |
103110 | Pipe | - | 315 | 12,5 | 40 | 12,1 | 664,2 | 11,6 | 26 |
105600 | Pipe | - | 56 | 12,5 | 580 | 3 | 19,6 | 0,51 | 26 |
