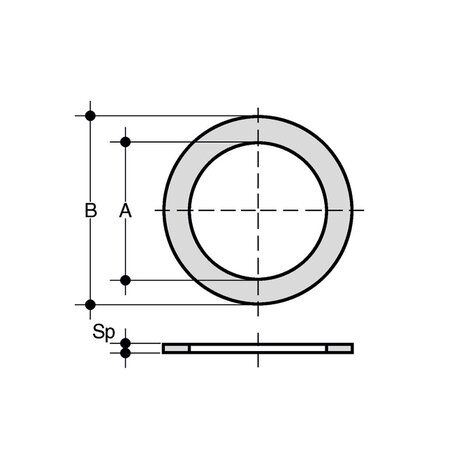

QHV/X - Flat gasket
Flat gasket in EPDM and FKM for flanges according to EN 1092.
![QHV/X - Flat gasket QHV/X - Flat gasket](/pim/fip-new/IMAGES/image-thumb__53995__product-detail/qhv-x.jpg)
EPDM
Reference | tooltipImage | d | DN | A | B | Sp |
---|---|---|---|---|---|---|
QHVX020E | - | 20 - 1/2" | 15 | 20 | 32 | 2 |
QHVX025E | - | 25 - 3/4" | 20 | 24 | 38,5 | 2 |
QHVX032E | - | 32 - 1" | 25 | 32 | 48 | 2 |
QHVX040E | - | 40 - 1" 1/4 | 32 | 40 | 59 | 2 |
QHVX050E | - | 50 - 1"1/2 | 40 | 50 | 71 | 2 |
QHVX063E | - | 63 - 2" | 50 | 63 | 88 | 2 |
QHVX075E | - | 75 - 2" 1/2 | 65 | 75 | 104 | 2 |
QHVX090E | - | 90 - 3" | 80 | 90 | 123 | 2 |
QHVX110E | - | 110 - 4" | 100 | 110 | 148 | 3 |
FKM
Reference | tooltipImage | d | DN | A | B | Sp |
---|---|---|---|---|---|---|
QHVX020F | - | 20 - 1/2" | 15 | 20 | 32 | 2 |
QHVX025F | - | 25 - 3/4" | 20 | 24 | 38,5 | 2 |
QHVX032F | - | 32 - 1" | 25 | 32 | 48 | 2 |
QHVX040F | - | 40 - 1" 1/4 | 32 | 40 | 59 | 2 |
QHVX050F | - | 50 - 1"1/2 | 40 | 50 | 71 | 2 |
QHVX063F | - | 63 - 2" | 50 | 63 | 88 | 2 |
QHVX075F | - | 75 - 2" 1/2 | 65 | 75 | 104 | 2 |
QHVX090F | - | 90 - 3" | 80 | 90 | 123 | 2 |
QHVX110F | - | 110 - 4" | 100 | 110 | 148 | 3 |
